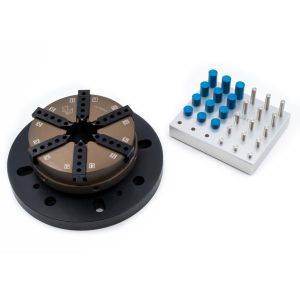

Uchwyt bez kołnierza Hexagon do maszyny pomiarowej (M6/D160)

Dane techniczne

• Typ mocowania: Uchwyt 6-szczękowy bez kołnierza
• Zastosowanie: do maszyny pomiarowej
• Średnica zewnętrzna uchwytu (D1): 160 mm
• Otwór środkowy średnicy (L): 46 mm
• Zakres mocowania: 5 - 196 mm
• Materiał: Aluminium
• Mocowanie (G): M6
• Okrąg otworów na śruby (T): 59 mm
• Wysokość szczęk (H1): 51,5 mm
• Wysokość pinów mocujących (H2): Średnica 5 / 10 / 15 / 20 / 25 mm
• Wysokość pinów podtrzymujących (H3): Średnica 7 / 12 / 17 / 22 mm
• Zakres mocowania wewnętrznego (I1): 5 - 84 mm
• Zakres mocowania wewnętrznego (I2): 16 - 101 mm
• Zakres mocowania wewnętrznego (I3): 111 - 196 mm
• Podziałka otworów szczęki (R): 9,5 mm
• Dopasowanie (P1): 6 mm
• Dopasowanie (P2): 3 mm
• Gwint (G): M5
• Długość gwintu (GL): 10 mm
• Waga: 3 140 g

Niezwykle precyzyjne, samocentrujące i wysoce powtarzalne uchwyty firmy Hexagon generują jednorodną siłę zacisku i pomagają użytkownikom osiągnąć najwyższy poziom precyzji i jakości w procesie pomiaru.

Zawartość:
- Uchwyt sześcioszczękowy
- Kołki pozycyjne (3 x 5 mm, 3 x 10 mm, 3 x 15 mm, 3 x 20 mm, 3 x 25 mm)
- Kołki oporowe (3 x 7 mm, 3 x 12 mm, 3 x 17 mm, 3 x 22 mm)
- Płyta do przechowywania kołków pozycyjnych i oporowych
- Klucz zaciskowy
- Elementy mocujące (3 x śruby M6)

Uwaga:
Ten uchwyt nie jest kompatybilny ze zintegrowanym stołem obrotowym iRT 4 HD.
