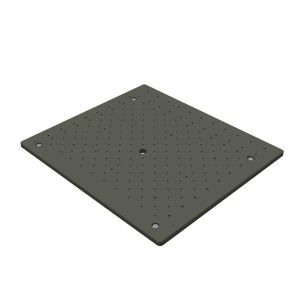

Specjalna płyta podstawy do maszyny pomiarowej (M6,M8/970x2140)

Name: Specjalna płyta podstawy do maszyny pomiarowej (M6,M8/970x2140)
Brand: Mitutoyo
SKU: K551194
Price: 25364 PLN
Availability: InStock

Home Systemy mocowania Mitutoyo Mocowania Komponenty eco-fix i eco-fix plus Specjalna płyta podstawy do maszyny pomiarowej (M6,M8/970x2140)

31 197,72 zł 25 364,00 zł

Numer katalogowy

K551194

Dane techniczne

Typ mocowania: Specjalna płyta podstawy
Zastosowanie: do maszyny współrzędnościowej
Długość: 970 mm
Szerokość: 2140 mm
Wysokość: 15 mm
Rozstaw gwintów: 50 mm
Rozstaw gwintów: 25 mm
Zakres pomiarowy X: 900 mm
Zakres pomiarowy Y: 2000 mm
Gwint: M6, M8 mm

Płyta podstawy mocująca przeznaczona do bezpośredniego montażu na stole granitowym CRYSTA-Apex V 9206/9208.
Płyta podstawowa zapewnia wiele opcji mocowania elementów mocujących, a także bezpośredniego tworzenia uchwytów na maszynach WMP.
Jest wyposażona w gwinty mocujące M6 w siatce 25 mm / 50 mm do bezpośredniego pozycjonowania i tworzenia mocowań.
Płyta podstawowa została zaprojektowana tak, aby idealnie pasowała do systemu mocowania Mitutoyo eco-fix, a także do pomocniczych elementów mocujących, takich jak głowice zaciskowe, kątowniki pozycjonujące itp.
Dodatkowo, gwinty M8 służą do mocowania akcesoriów WMP, takich jak kulki pomiarowe czy magazynki trzpieni, które znajdują się na krawędzi płyt podstawowych.
Oprócz szerokiej podstawy do mocowania, płyta chroni też cenną granitową podstawę maszyny WMP.
Precyzyjne wykonanie z wysokiej jakości stopu aluminium i staranne wykończenie powierzchni sprawiają, że płyty podstawowe są niezwykle trwałe.
