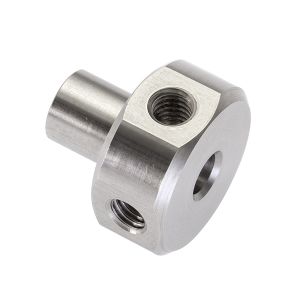

Mocowanie trzpieni Renishaw (M4/L18)
Dane techniczne
- Typ: Gwiazdowe mocowanie trzpieni
- Ilość mocowań: 5-kierunkowe
- Gwint: M4
- Długość B: 18,0 mm
- Szerokość E: 15,0 mm
- Materiał: Stal
- Zgodność: RoHS
Zamienniki:
- ITP: HIM400015018
Oryginalne gwiazdowe mocowanie trzpieni Renishaw A-5000-7792 z gwintem M4 to stalowy element 5-kierunkowy, o długości 18 mm i szerokości 15 mm, służący do budowy konfiguracji gwiazdowych. W mocowaniu montuje się kilka trzpieni skierowanych w różne strony, tworząc trzpień gwiazdowy o wybranej konfiguracji – dzięki temu można dobrać kulki i długości trzpieni do konkretnego zadania pomiarowego. Fabrycznie nowy, oryginalny element Renishaw.
Mocowanie przeznaczone jest do sond z gwintem M4, m.in. TP7, SP600, TP800, MP11, MP700, LP2, a także sond przedmiotowych i narzędziowych w obrabiarkach CNC (OMP40-2, OMP400, OMP60, RMP60, RMP40, RMP600, OTS, TS27R) oraz ramion pomiarowych serii HP (HPRA, HPPA, HPMA). Współpracuje z sondami wykorzystującymi gwint M4 również innych producentów.
Pamiętaj o skalibrowaniu sondy po zbudowaniu lub zmianie konfiguracji gwiazdowej – każdy zamontowany trzpień (każde ramię) wymaga osobnej kalibracji, tak jak trzpień jednokulkowy.
Uwaga: każde dodatkowe złącze w konfiguracji zmniejsza jej sztywność i może zwiększać ryzyko błędów pomiaru wynikających z ugięcia. Konfigurację gwiazdową należy budować z możliwie krótkich i sztywnych trzpieni, dobierając liczbę ramion do rzeczywistych potrzeb pomiaru.
- SKU
- A-5000-7792
| SKU | A-5000-7792 |
|---|---|
| Producent | Renishaw |
| Typ Trzpienia | Mocowanie / Kostka |
| Gwint | M4 |
Oryginalny trzpień gwiazdowe mocowanie trzpieni Renishaw A-5000-7792
Oryginalne gwiazdowe mocowanie trzpieni Renishaw A-5000-7792 z gwintem M4 to stalowy element 5-kierunkowy, o długości 18 mm i szerokości 15 mm, służący do budowy konfiguracji gwiazdowych. W mocowaniu montuje się kilka trzpieni skierowanych w różne strony, tworząc trzpień gwiazdowy o wybranej konfiguracji.
Dlaczego oryginalne mocowanie Renishaw
Renishaw zaleca stosowanie wyłącznie oryginalnych elementów – dokładność wykonania gniazd i gwintu mocowania bezpośrednio wpływa na sztywność i powtarzalność całej konfiguracji gwiazdowej. Oryginał rozpoznasz po logo na elemencie oraz opakowaniu z etykietą holograficzną.
Zastosowanie – budowa konfiguracji gwiazdowych
Gwiazdowe mocowanie trzpieni pozwala samodzielnie zbudować trzpień gwiazdowy, montując w nim kilka trzpieni skierowanych w różne strony. Dzięki temu można dobrać średnice kulek i długości trzpieni do konkretnego zadania, uzyskując wielopunktowe próbkowanie złożonych elementów i otworów bez wymiany konfiguracji. Mocowanie przeznaczone jest do sond z gwintem M4, m.in. TP7, SP600, TP800, MP11, MP700, LP2, a także sond przedmiotowych i narzędziowych w obrabiarkach CNC oraz ramion pomiarowych serii HP. Współpracuje z sondami wykorzystującymi gwint M4 również innych producentów.
Kalibracja i sztywność konfiguracji
Po zbudowaniu lub zmianie konfiguracji gwiazdowej należy skalibrować sondę – każdy zamontowany trzpień (każde ramię) wymaga osobnej kalibracji, tak jak trzpień jednokulkowy. Każde dodatkowe złącze w konfiguracji zmniejsza jej sztywność i może zwiększać ryzyko błędów pomiaru wynikających z ugięcia. Konfigurację gwiazdową należy budować z możliwie krótkich i sztywnych trzpieni, dobierając liczbę ramion do rzeczywistych potrzeb pomiaru.
Dane techniczne
- Kod produktu: A-5000-7792
- Typ: Gwiazdowe mocowanie trzpieni
- Ilość mocowań: 5-kierunkowe
- Gwint: M4
- Długość B: 18,0 mm
- Szerokość E: 15,0 mm
- Materiał: Stal
- Zgodność: RoHS
Zamienniki
- ITP: HIM400015018
