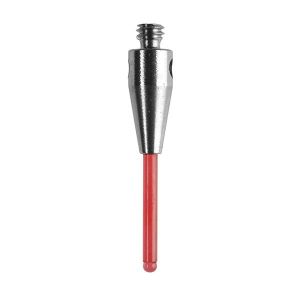

Trzpień cylindryczny Renishaw (M2/L10/D0,3)

Oryginalny trzpień cylindryczny Renishaw A-5003-1208 z gwintem M2 – końcówka w kształcie walca (cylindra) z węglika wolframu o średnicy 0,3 mm, długość trzpienia 10 mm. Trzpienie cylindryczne stosuje się tam, gdzie klasyczna kulka się nie sprawdza: do pomiaru otworów gwintowanych, wąskich rowków, krawędzi oraz elementów cienkościennych. Walcowa końcówka umożliwia pomiar w kierunku prostopadłym do osi trzpienia. Fabrycznie nowy, oryginalny element Renishaw.

Trzpień przeznaczony jest do sond stykowych na maszynach współrzędnościowych (CMM) z gwintem M2, m.in. TP2, TP20, TP200, a także głowic PH10 i konfiguracji z modułami MH20/MH20i. Współpracuje z sondami wykorzystującymi gwint M2 również innych producentów.

Dlaczego kalibrować sondę? Kalibracja z trzpieniem cylindrycznym pozwala oprogramowaniu maszyny wyznaczyć rzeczywistą geometrię i położenie końcówki walcowej względem trzpienia odniesienia. Kalibrację wykonuje się na wzorcowej kuli kalibracyjnej, zbierając punkty pomiarowe wokół cylindra; przy pomiarach skanujących zaleca się większą liczbę punktów. Wyniki kalibracji zapisywane są w procesorze maszyny CMM. Kalibrację należy powtórzyć po każdej zmianie konfiguracji trzpienia oraz okresowo podczas eksploatacji. Końcówkę cylindryczną czyść suchą, miękką ściereczką, bez płynów mogących wpływać na wymiar.
