Trzpień Prosty Renishaw (M2/L50/D4)

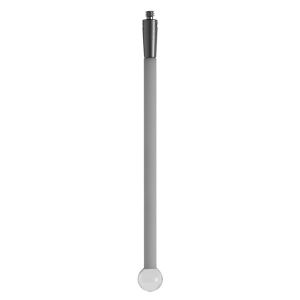

Oryginalny trzpień prosty Renishaw A-5004-2946 z gwintem M2 – zakończony kulką cyrkonia o średnicy 4,0 mm, na trzonie o długości 50,0 mm. Trzpień prosty to podstawowy element pomiarowy do kontroli wymiarów, powierzchni i położenia elementów. Ceramiczny trzon zapewnia wysoką sztywność przy niskiej masie, ograniczając ugięcie podczas pomiaru. Fabrycznie nowy, oryginalny element Renishaw.

Trzpień przeznaczony jest do sond stykowych z gwintem M2 na maszynach współrzędnościowych (CMM), m.in. TP2, TP20, TP200, a także głowic PH10 i konfiguracji z modułami MH20/MH20i. Współpracuje z sondami wykorzystującymi gwint M2 również innych producentów.

Dlaczego kalibrować sondę? Kalibracja pozwala oprogramowaniu maszyny współrzędnościowej wyznaczyć rzeczywisty promień i położenie kulki pomiarowej względem trzpienia odniesienia. Kalibrację wykonuje się na wzorcowej kuli kalibracyjnej; przy pomiarach skanujących zaleca się większą liczbę punktów. Wyniki zapisywane są w procesorze maszyny CMM. Kalibrację należy powtórzyć po każdej zmianie konfiguracji trzpienia oraz okresowo podczas eksploatacji. Kulkę czyść suchą, miękką ściereczką, bez płynów mogących wpływać na wymiar.
