Trzpień prosty Renishaw (M3/L21/D5)

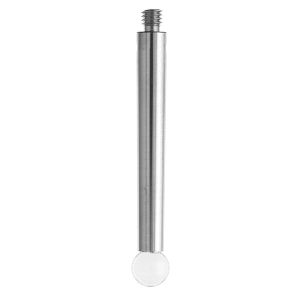

Oryginalny trzpień prosty Renishaw A-5003-9500 z gwintem M3 – zakończony kulką cyrkonia o średnicy 5,0 mm, na trzonie o długości 21,0 mm. Trzpień prosty to podstawowy element pomiarowy do kontroli wymiarów, powierzchni i położenia elementów. Fabrycznie nowy, oryginalny element Renishaw.

Trzpień przeznaczony jest do sond stykowych z gwintem M3 na maszynach współrzędnościowych (CMM) oraz w obrabiarkach CNC, m.in. TP20, TP200, PH10, a w obrabiarkach OMP/RMP. Współpracuje z sondami wykorzystującymi gwint M3 również innych producentów.

Dlaczego kalibrować sondę? Kalibracja pozwala układowi pomiarowemu wyznaczyć rzeczywisty promień i położenie kulki pomiarowej. Na maszynie CMM kalibruje się na wzorcowej kuli kalibracyjnej, w obrabiarce na pierścieniu lub kulce wzorcowej. Wyniki zapisywane są w pamięci układu sterowania. Kalibrację należy powtórzyć po każdej zmianie konfiguracji trzpienia oraz okresowo podczas eksploatacji. Kulkę czyść suchą, miękką ściereczką, bez płynów mogących wpływać na wymiar.
