Trzpień półkulisty Renishaw (M3/L12/D18)

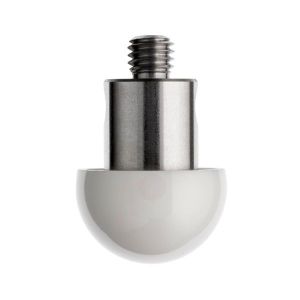

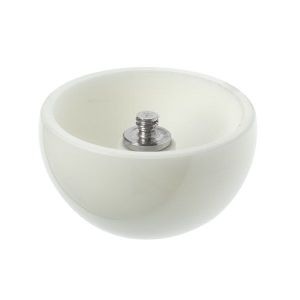

Oryginalny trzpień półkulisty Renishaw A-5004-3728 z gwintem M3 – końcówka w kształcie odcinka kuli (sekcji sferycznej) z korundu. Trzpienie półkuliste stosuje się do pomiaru cienkich blach, krawędzi, powierzchni chropowatych oraz elementów, gdzie duża powierzchnia styku poprawia stabilność pomiaru. Fabrycznie nowy, oryginalny element Renishaw.

Trzpień półkulisty służy do pomiaru cienkich blach, krawędzi i powierzchni chropowatych, gdzie duża, gładka powierzchnia styku zapewnia stabilny kontakt. Przeznaczony do sond stykowych z gwintem M3 na maszynach współrzędnościowych (CMM), m.in. TP20, TP200 oraz głowic PH10 i PH10M. Współpracuje z sondami wykorzystującymi gwint M3 również innych producentów.

Dlaczego kalibrować sondę? Kalibracja pozwala oprogramowaniu maszyny wyznaczyć rzeczywiste położenie i geometrię końcówki pomiarowej względem trzpienia odniesienia. Kalibrację wykonuje się na wzorcowej kuli kalibracyjnej; przy pomiarach skanujących zaleca się większą liczbę punktów. Wyniki zapisywane są w procesorze maszyny CMM. Kalibrację należy powtórzyć po każdej zmianie konfiguracji trzpienia oraz okresowo podczas eksploatacji. Końcówkę czyść suchą, miękką ściereczką, bez płynów mogących wpływać na wymiar.
