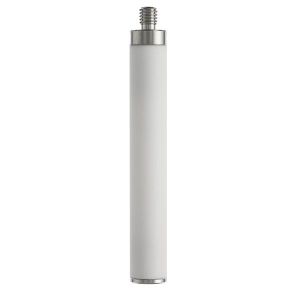

Przedłużacz trzpienia Renishaw (M4/L50)
Dane techniczne
- Typ: Przedłużacz do trzpienia
- Gwint: M4
- Średnica przedłużacza A: 7,4 mm
- Długość przedłużacza B: 50,0 mm
- Materiał trzonu: Ceramika
- Materiał końcówki: Stal
- Zgodność: RoHS
Zamienniki:
- ITP: VKM400007050
- Mitutoyo: K651204
- Q-Mark: VM4-50-C, VM4-50-T
Oryginalny przedłużacz do trzpienia Renishaw A-5000-7755 z gwintem M4 – trzon ceramiczny, długość 50 mm, średnica 7,4 mm. Przedłużacze służą do pomiaru głęboko położonych elementów i otworów oraz punktów o utrudnionym dostępie, oddalając trzpień od sondy. Ceramiczny trzon jest lekki i sztywny, a dodatkowo zapewnia wbudowaną ochronę przed skutkami kolizji (break protection). Fabrycznie nowy, oryginalny element Renishaw.
Pamiętaj o skalibrowaniu sondy po każdej zmianie konfiguracji trzpienia.
Uwaga: zastosowanie przedłużacza zmniejsza sztywność konfiguracji i może obniżać dokładność pomiaru wskutek ugięcia. Przy sondach elektronicznych o bardzo niskiej sile wyzwalania efekt ten jest znacznie mniejszy. Przedłużacze należy stosować tam, gdzie są niezbędne, dobierając możliwie krótkie i sztywne elementy oraz minimalizując liczbę połączeń.
- SKU
- A-5000-7755
| SKU | A-5000-7755 |
|---|---|
| Producent | Renishaw |
| Typ Trzpienia | Przedłużacz |
| Gwint | M4 |
| Długość | 50 - 59,9 mm |
| Materiał trzonu | Ceramika |
Oryginalny przedłużacz do trzpienia Renishaw A-5000-7755 (M4/L50/D7,4)
Oryginalny przedłużacz do trzpienia Renishaw A-5000-7755 to element z gwintem M4 o trzonie ceramicznym, długości 50 mm i średnicy 7,4 mm. Przedłużacze służą do pomiaru głęboko położonych elementów i otworów oraz punktów o utrudnionym dostępie – oddalają trzpień od sondy, zwiększając zasięg pomiarowy. Trzon ceramiczny jest lekki i sztywny, a przy tym zapewnia wbudowaną ochronę przed skutkami kolizji.
Dlaczego oryginalny przedłużacz Renishaw
Renishaw zaleca stosowanie wyłącznie oryginalnych elementów – dokładność wykonania gwintów i powierzchni czołowych przedłużacza bezpośrednio wpływa na sztywność i powtarzalność całej konfiguracji pomiarowej. Oryginał rozpoznasz po logo na elemencie oraz opakowaniu z etykietą holograficzną.
Zastosowanie – sondy z gwintem M4
Przedłużacz M4 stosuje się między sondą a trzpieniem, aby zwiększyć głębokość penetracji przy pomiarze głębokich otworów i trudno dostępnych elementów. Współpracuje z sondami przedmiotowymi w obrabiarkach CNC oraz z sondami stykowymi na maszynach współrzędnościowych (CMM). Pasuje do sond i akcesoriów Renishaw oraz innych producentów wykorzystujących gwint M4. Trzon ceramiczny jest zalecany dla kulek o średnicy powyżej 3 mm i długości powyżej 30 mm – zapewnia sztywność zbliżoną do stali przy znacznie niższej masie niż węglik wolframu.
Uwaga o sztywności konfiguracji
Zastosowanie przedłużacza zwiększa zasięg, ale zmniejsza sztywność konfiguracji i może obniżać dokładność pomiaru wskutek ugięcia. Przy sondach elektronicznych o bardzo niskiej sile wyzwalania efekt ten jest znacznie mniejszy, ponieważ są one mniej wrażliwe na tego typu niedokładności. Przedłużacze należy stosować tam, gdzie są niezbędne, dobierając możliwie krótkie i sztywne elementy oraz utrzymując liczbę połączeń tak małą, jak to możliwe. Po każdej zmianie konfiguracji trzpienia należy ponownie skalibrować sondę.
Dane techniczne
- Kod produktu: A-5000-7755
- Typ: Przedłużacz do trzpienia
- Gwint: M4
- Średnica przedłużacza A: 7,4 mm
- Długość przedłużacza B: 50,0 mm
- Materiał trzonu: Ceramika
- Materiał końcówki: Stal
- Zgodność: RoHS
Zamienniki
- ITP: VKM400007050
- Mitutoyo: K651204
- Q-Mark: VM4-50-C, VM4-50-T
