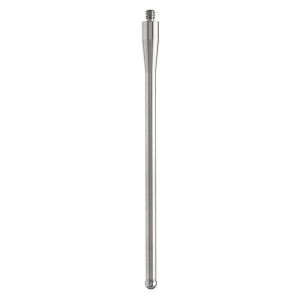

Trzpień do elektrodrążarek Renishaw (M4/L54/D5)

Oryginalny trzpień prosty Renishaw A-5000-9685 (M4/L54/D5)

Oryginalny trzpień do elektrodrążarek Renishaw A-5000-9685 z gwintem M4 – zakończony kulką z węglika wolframu o średnicy 5,0 mm. Trzpienie do elektrodrążarek (EDM) stosuje się do pomiaru i lokalizacji elektrod oraz detali w drążarkach elektroerozyjnych. Węglik wolframu jest twardy i odporny na zużycie w wymagającym środowisku EDM. Fabrycznie nowy, oryginalny element Renishaw.

Dlaczego oryginalny trzpień Renishaw

Renishaw zaleca stosowanie wyłącznie oryginalnych trzpieni – dokładność wykonania końcówki pomiarowej i gwintu bezpośrednio wpływa na powtarzalność pomiaru. Oryginał rozpoznasz po logo na trzpieniu oraz opakowaniu z etykietą holograficzną.

Zastosowanie

Trzpień przeznaczony jest do sond przedmiotowych z gwintem M4 stosowanych w obrabiarkach elektroerozyjnych (EDM) oraz obrabiarkach CNC, m.in. z sondami LP2, TP7, OMP40-2, OMP60, OTS, TS27R. Współpracuje z sondami wykorzystującymi gwint M4 również innych producentów.

Dlaczego kalibrować sondę

Kalibracja pozwala oprogramowaniu maszyny wyznaczyć rzeczywiste położenie i geometrię końcówki pomiarowej względem trzpienia odniesienia. Kalibrację wykonuje się na wzorcowej kuli kalibracyjnej, a przy pomiarach skanujących zaleca się większą liczbę punktów. Wyniki kalibracji zapisywane są w procesorze maszyny współrzędnościowej. Kalibrację należy powtórzyć po każdej zmianie konfiguracji trzpienia oraz okresowo podczas eksploatacji. Końcówkę należy czyścić suchą, miękką ściereczką, bez użycia płynów mogących wpływać na jej wymiar.

Dane techniczne

• Kod produktu: A-5000-9685
• Typ trzpienia: Prosty
• Gwint: M4
• Średnica kulki A: 5,0 mm
• Długość trzpienia B: 54,0 mm
• Grubość trzpienia C: 3,9 mm
• Efektywna długość robocza D: 50,0 mm
• Materiał trzonu: Stal
• Materiał kulki: Węglik wolframu
• Materiał obsady: Stal
• Zgodność: RoHS
