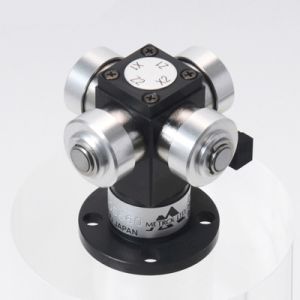

Sonda Metrol H4A-18-40H-B3

Dane techniczne

  • Typ: Sonda narzędziowa (tool setter) do tokarek CNC
  • Typ styku: liniowy
  • Powtarzalność: 0,001 mm
  • Skok (maks. wychylenie): 2 mm
  • Siła nacisku: 2 N
  • Stopień ochrony: IP67
  • Trwałość: 3 000 000 cykli

H4A-18-40H-B3 to przewodowa sonda narzędziowa (tool setter) japońskiej firmy Metrol do tokarek CNC, typ styku: liniowy. Służy do ustawiania narzędzi oraz wykrywania ich zużycia i złamania z powtarzalnością 1 µm.

Precyzyjne wykrywanie zużycia narzędzia wydłuża jego trwałość w tokarce CNC. Dokładność obróbki pozostaje stale w granicach tolerancji. Wykrywanie złamania narzędzia zmniejsza liczbę braków.

Sondy narzędziowe Metrol do tokarek CNC służą do ustawiania (presetowania) narzędzi tokarskich. Gdy ostrze dociśnie styk sondy, precyzyjny łącznik ON/OFF o bardzo dobrej powtarzalności wysyła sygnał do sterowania CNC lub komputera, a położenie ostrza zostaje zapisane automatycznie.

SKU
H4A-18-40H-B3
3 321,00 zł
Cena netto: 2 700,00 zł
SKU H4A-18-40H-B3
Producent Metrol
Wariant pomiaru Pomiar narzędzi
Transmisja Przewodowa
Dokładność Standardowa

H4A-18-40H-B3 to przewodowa sonda narzędziowa (tool setter) japońskiej firmy Metrol do tokarek CNC, typ styku: liniowy. Służy do ustawiania narzędzi oraz wykrywania ich zużycia i złamania z powtarzalnością 1 µm.

Precyzyjne wykrywanie zużycia narzędzia wydłuża jego trwałość w tokarce CNC. Dokładność obróbki pozostaje stale w granicach tolerancji. Wykrywanie złamania narzędzia zmniejsza liczbę braków.

Zastosowanie

Sondy narzędziowe Metrol do tokarek CNC służą do ustawiania (presetowania) narzędzi tokarskich. Gdy ostrze dociśnie styk sondy, precyzyjny łącznik ON/OFF o bardzo dobrej powtarzalności wysyła sygnał do sterowania CNC lub komputera, a położenie ostrza zostaje zapisane automatycznie.

Dzięki temu nie trzeba powtarzać cyklu: toczenie próbne – pomiar – obliczenia – wprowadzanie korekty do CNC. Ustawianie narzędzi nie wymaga doświadczenia operatora, a znika ryzyko uszkodzenia maszyny przez błąd ustawienia. Sonda wykrywa także złamanie ostrza i pozwala korygować jego zużycie.

Cechy i zalety

  • Sygnał powstaje przy bezpośrednim kontakcie z krawędzią narzędzia, dlatego nie występują fałszywe odczyty, a pomiar jest bardzo niezawodny.
  • Wewnętrzny łącznik stykowy wysokiej precyzji (powtarzalność 1–2 µm) pracuje bez różnicy skoku (histerezy).
  • Sonda nie wymaga wzmacniacza, więc nie ma dryfu temperaturowego wynikającego z samonagrzewania i charakterystyki temperaturowej czujnika.
  • Pyłoszczelna i wodoszczelna konstrukcja zapewnia trwałość nawet w trudnych warunkach – przy chłodziwie i wiórach.
  • Typ liniowy: czujniki są rozmieszczone w poszczególnych kierunkach pomiaru i działają bezpośrednio.

Dane techniczne

  • Kod produktu: H4A-18-40H-B3
  • Typ: Sonda narzędziowa (tool setter) do tokarek CNC
  • Typ styku: liniowy
  • Powtarzalność: 0,001 mm
  • Skok (maks. wychylenie): 2 mm
  • Siła nacisku: 2 N
  • Stopień ochrony: IP67
  • Trwałość: 3 000 000 cykli
  • Obciążenie styków: DC 5–24 V, prąd ciągły maks. 10 mA (udarowy maks. 20 mA)
  • Zalecana prędkość pomiaru: 50–200 mm/min (nie mniej niż 10 mm/min)
  • Kraj pochodzenia: Japonia

Montaż i eksploatacja – zalecenia producenta

  • Montaż: przy kołnierzu kątowym należy korzystać z jego powierzchni bazowej, aby powierzchnia styku była równoległa.
  • Kabel: nie ciągnąć siłą większą niż ok. 30 N (3 kgf); promień gięcia min. R7 (w rurce ochronnej R25, rurka maks. 15 m); prowadzić z dala od silników i źródeł zakłóceń, nie uszkadzać izolacji.
  • Elektryka: nie przekraczać obciążenia styków DC 5–24 V / 10 mA; sondę uziemić razem z korpusem maszyny; wersje z diodą LED mają polaryzację (+/−).
  • Pomiar: ostrze powinno naciskać styk po linii prostej, nie dalej niż zakres skoku. Zalecana prędkość najazdu 50–200 mm/min (nie mniej niż 10 mm/min); przy wiertłach ø0,5–0,9 mm prędkość należy zmniejszyć. Zmiana prędkości lub punktu styku wpływa na dokładność.
  • Nie należy naciskać jednocześnie sąsiednich styków ani obracać osłony przy czyszczeniu – skręcony mieszek nie wraca prawidłowo.
  • Wciśniętego styku nie należy gwałtownie puszczać (np. palcem przy montażu lub czyszczeniu) – grozi to uszkodzeniem mechanizmu.
  • Osłony: osłona chroni gumowy mieszek przed wiórami; jeśli sonda jej nie ma, należy zastosować dodatkową i tak ustawić sondę, aby wióry i chłodziwo nie gromadziły się pod osłoną.

Wersje i części zamienne

Przy zamawianiu sondy lub części zamiennych podaje się numer z tabliczki znamionowej. Zgodnie z oznaczeniami Metrol litera „H” na końcu numeru oznacza wykonanie bez akcesoriów (np. modułu interfejsu lub przewodu przyłączeniowego po stronie maszyny), a litera „S” – kompletny zestaw.

Zamienniki

Dla sondy H4A-18-40H-B3 producent nie podaje zamienników innych marek. Przy wymianie zamawia się ten sam model Metrol – numer znajduje się na tabliczce znamionowej sondy.

O firmie Metrol

Metrol Co., Ltd. to japoński producent precyzyjnych wyłączników pozycjonujących, czujników i sond narzędziowych, założony 10 czerwca 1976 roku, z siedzibą w Tachikawie (Tokio). Nazwa firmy pochodzi od słów MEASURE i CONTROL. Precyzyjny wyłącznik dotykowy Metrol (seria MT) opracowano w 1976 roku wspólnie z Toyotą dla linii produkcji samochodów. Metrol zatrudnia ok. 140 osób i obsługuje ok. 12 000 klientów na całym świecie: producentów obrabiarek (m.in. Mazak, Okuma, Fanuc, Brother, Makino), branżę motoryzacyjną, elektroniczną i półprzewodnikową. Produkty są projektowane w Japonii i w zdecydowanej większości tam wytwarzane.
