Trzpień talerzykowy Renishaw (M2/L10/D6)

Oryginalny trzpień talerzykowy Renishaw A-5000-3611 (M2/L10/D6)

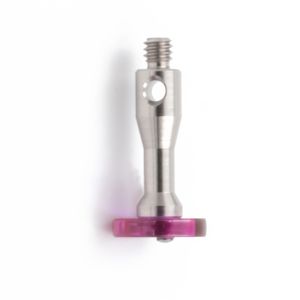

Oryginalny trzpień talerzykowy Renishaw A-5000-3611 z gwintem M2 to element pomiarowy z końcówką w kształcie cienkiego talerzyka (dysku) z rubinu o średnicy 6,0 mm. Trzpienie talerzykowe stosuje się do pomiaru rowków wewnętrznych, podcięć i wgłębień, gdzie klasyczna kulka pomiarowa nie sięga.

Dlaczego oryginalny trzpień Renishaw

Renishaw zaleca stosowanie wyłącznie oryginalnych trzpieni – dokładność wykonania talerzyka i gwintu bezpośrednio wpływa na powtarzalność pomiaru. Talerzyk rubinowy jest precyzyjnie wykonany i odporny na zużycie, a trzon zapewnia sztywność konfiguracji. Oryginał rozpoznasz po logo na trzpieniu oraz opakowaniu z etykietą holograficzną.

Zastosowanie – sondy z gwintem M2 na maszynach CMM

Trzpień talerzykowy służy do pomiaru rowków wewnętrznych, podcięć, wgłębień oraz powierzchni położonych w trudno dostępnych miejscach, gdzie kulka pomiarowa nie zapewnia właściwego kontaktu. Cienki talerzyk umożliwia pomiar krawędzi i płaszczyzn zorientowanych równolegle do osi trzpienia. Pomiar krawędzią talerzyka odpowiada pomiarowi na równiku dużej kuli i jest ograniczony do kierunków X i Y. Trzpień przeznaczony jest do sond stykowych z gwintem M2, w szczególności na maszynach współrzędnościowych, m.in. TP2, TP20, TP200, a także głowic PH10 i konfiguracji z modułami MH20/MH20i. Współpracuje z sondami wykorzystującymi gwint M2 również innych producentów.

Dlaczego kalibrować sondę

Kalibracja z trzpieniem talerzykowym pozwala oprogramowaniu maszyny wyznaczyć rzeczywistą geometrię i położenie talerzyka względem trzpienia odniesienia. Kalibrację wykonuje się na wzorcowej kuli kalibracyjnej, zbierając punkty pomiarowe wokół krawędzi talerzyka, a przy pomiarach skanujących zaleca się większą liczbę punktów. Wyniki kalibracji zapisywane są w procesorze maszyny współrzędnościowej. Kalibrację należy powtórzyć po każdej zmianie konfiguracji trzpienia oraz okresowo podczas eksploatacji. Talerzyk należy czyścić suchą, miękką ściereczką, bez użycia płynów mogących wpływać na jego wymiar.

Dane techniczne

• Kod produktu: A-5000-3611
• Typ trzpienia: Talerzykowy
• Gwint: M2
• Średnica talerzyka A: 6,0 mm
• Grubość talerzyka B: 1,2 mm
• Długość całkowita L: 10,0 mm
• Grubość trzpienia D: 2,0 mm
• Materiał trzonu: Stal nierdzewna
• Materiał dysku: Rubin
• Zgodność: RoHS

Zamienniki

• ITP: KRM206003010
• Hexagon: 03969241
• Mitutoyo: K651085
