Trzpień talerzykowy Renishaw (M3/L7/D63,5)

Oryginalny trzpień talerzykowy Renishaw A-5000-7669 (M3/L7/D63,5)

Oryginalny trzpień talerzykowy Renishaw A-5000-7669 z gwintem M3 – końcówka w kształcie cienkiego talerzyka (dysku) ze stali o średnicy 63,5 mm. Trzpienie talerzykowe stosuje się do pomiaru rowków wewnętrznych, podcięć, wgłębień oraz powierzchni w trudno dostępnych miejscach, gdzie klasyczna kulka nie sięga. Cienki talerzyk umożliwia pomiar krawędzi i płaszczyzn zorientowanych równolegle do osi trzpienia. Fabrycznie nowy, oryginalny element Renishaw.

Dlaczego oryginalny trzpień Renishaw

Renishaw zaleca stosowanie wyłącznie oryginalnych trzpieni – dokładność wykonania końcówki pomiarowej i gwintu bezpośrednio wpływa na powtarzalność pomiaru. Oryginał rozpoznasz po logo na trzpieniu oraz opakowaniu z etykietą holograficzną.

Zastosowanie

Trzpień talerzykowy służy do pomiaru rowków wewnętrznych, podcięć i wgłębień, gdzie kulka pomiarowa nie zapewnia właściwego kontaktu. Przeznaczony do sond stykowych z gwintem M3, w szczególności na maszynach współrzędnościowych (CMM), m.in. TP20, TP200 oraz głowic PH10 i PH10M. Współpracuje z sondami wykorzystującymi gwint M3 również innych producentów.

Dlaczego kalibrować sondę

Kalibracja pozwala oprogramowaniu maszyny wyznaczyć rzeczywiste położenie i geometrię końcówki pomiarowej względem trzpienia odniesienia. Kalibrację wykonuje się na wzorcowej kuli kalibracyjnej, a przy pomiarach skanujących zaleca się większą liczbę punktów. Wyniki kalibracji zapisywane są w procesorze maszyny współrzędnościowej. Kalibrację należy powtórzyć po każdej zmianie konfiguracji trzpienia oraz okresowo podczas eksploatacji. Końcówkę należy czyścić suchą, miękką ściereczką, bez użycia płynów mogących wpływać na jej wymiar.

Dane techniczne

• Kod produktu: A-5000-7669
• Typ trzpienia: Talerzykowy
• Gwint: M3
• Średnica talerzyka A: 63,5 mm
• Grubość talerzyka B: 6,0 mm
• Długość całkowita L: 7,0 mm
• Materiał trzonu: Stal
• Materiał dysku: Stal
• Zgodność: RoHS

Zamienniki

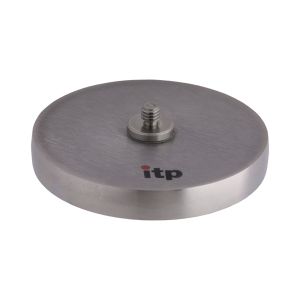

• ITP: KIM306063M30
