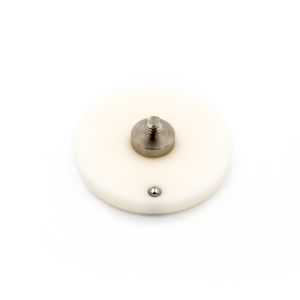

Trzpień talerzykowy Renishaw (M2/L3/D18)

Oryginalny trzpień talerzykowy Renishaw A-5000-3613 z gwintem M2 – końcówka w kształcie cienkiego talerzyka (dysku) ze stali o średnicy 18,0 mm. Trzpienie talerzykowe stosuje się do pomiaru rowków wewnętrznych, podcięć, wgłębień oraz powierzchni w trudno dostępnych miejscach, gdzie klasyczna kulka nie sięga. Cienki talerzyk umożliwia pomiar krawędzi i płaszczyzn zorientowanych równolegle do osi trzpienia. Fabrycznie nowy, oryginalny element Renishaw.

Trzpień talerzykowy służy do pomiaru rowków wewnętrznych, podcięć i wgłębień, gdzie kulka pomiarowa nie zapewnia właściwego kontaktu. Przeznaczony do sond stykowych z gwintem M2, w szczególności na maszynach współrzędnościowych (CMM), m.in. TP2, TP20, TP200, a także głowic PH10 i konfiguracji z modułami MH20/MH20i. Współpracuje z sondami wykorzystującymi gwint M2 również innych producentów.

Dlaczego kalibrować sondę? Kalibracja pozwala oprogramowaniu maszyny wyznaczyć rzeczywiste położenie i geometrię końcówki pomiarowej względem trzpienia odniesienia. Kalibrację wykonuje się na wzorcowej kuli kalibracyjnej; przy pomiarach skanujących zaleca się większą liczbę punktów. Wyniki zapisywane są w procesorze maszyny CMM. Kalibrację należy powtórzyć po każdej zmianie konfiguracji trzpienia oraz okresowo podczas eksploatacji. Końcówkę czyść suchą, miękką ściereczką, bez płynów mogących wpływać na wymiar.
