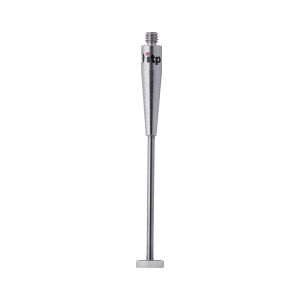

Trzpień talerzykowy Renishaw (M2/L32/D4)

Oryginalny trzpień talerzykowy Renishaw A-5555-0298 z gwintem M2 – końcówka w kształcie cienkiego talerzyka (dysku) z ceramiki o średnicy 4,0 mm. Trzpienie talerzykowe stosuje się do pomiaru rowków wewnętrznych, podcięć, wgłębień oraz powierzchni położonych w trudno dostępnych miejscach, gdzie klasyczna kulka nie sięga. Cienki talerzyk umożliwia pomiar krawędzi i płaszczyzn zorientowanych równolegle do osi trzpienia. Pomiar krawędzią talerzyka odpowiada pomiarowi na równiku dużej kuli, ograniczonemu do kierunków X i Y. Fabrycznie nowy, oryginalny element Renishaw.

Trzpień przeznaczony jest do sond stykowych z gwintem M2, w szczególności na maszynach współrzędnościowych (CMM), m.in. TP2, TP20, TP200, a także głowic PH10 i konfiguracji z modułami MH20/MH20i. Współpracuje z sondami wykorzystującymi gwint M2 również innych producentów.

Dlaczego kalibrować sondę? Kalibracja z trzpieniem talerzykowym pozwala oprogramowaniu maszyny wyznaczyć rzeczywistą geometrię i położenie talerzyka względem trzpienia odniesienia. Kalibrację wykonuje się na wzorcowej kuli kalibracyjnej, zbierając punkty pomiarowe wokół krawędzi talerzyka; przy pomiarach skanujących zaleca się większą liczbę punktów. Wyniki kalibracji zapisywane są w procesorze maszyny CMM. Kalibrację należy powtórzyć po każdej zmianie konfiguracji trzpienia oraz okresowo podczas eksploatacji. Talerzyk czyść suchą, miękką ściereczką, bez płynów mogących wpływać na wymiar.
