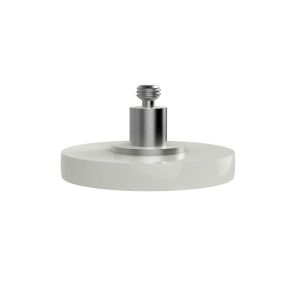

Trzpień talerzykowy Renishaw (M3/L5,5/D30)

Oryginalny trzpień talerzykowy Renishaw A-5003-7098 (M3/L5,5/D30)

Oryginalny trzpień talerzykowy Renishaw A-5003-7098 z gwintem M3 to element pomiarowy z końcówką w kształcie cienkiego talerzyka (dysku) z ceramiki o średnicy 30,0 mm, osadzonym na tytanowym trzonie. Trzpienie talerzykowe umożliwiają pomiar elementów, do których nie sięga klasyczna kulka pomiarowa.

Dlaczego oryginalny trzpień Renishaw

Renishaw zaleca stosowanie wyłącznie oryginalnych trzpieni – dokładność wykonania talerzyka i gwintu bezpośrednio wpływa na powtarzalność pomiaru. Połączenie ceramicznego talerzyka z tytanowym trzonem zapewnia małą masę i stabilność wymiarową. Oryginał rozpoznasz po logo na trzpieniu oraz opakowaniu z etykietą holograficzną.

Zastosowanie – sondy z gwintem M3 na maszynach CMM

Trzpień talerzykowy służy do pomiaru rowków wewnętrznych, podcięć, wgłębień oraz powierzchni położonych w trudno dostępnych miejscach, gdzie kulka pomiarowa nie zapewnia właściwego kontaktu. Cienki talerzyk umożliwia pomiar krawędzi i płaszczyzn zorientowanych równolegle do osi trzpienia. Pomiar krawędzią talerzyka odpowiada pomiarowi na równiku dużej kuli i jest ograniczony do kierunków X i Y. Lekki talerzyk Ø30 mm umożliwia skanowanie dwuwymiarowe z modułami skanującymi SM25-1 i SM25-2. Trzpień przeznaczony jest do sond stykowych z gwintem M3, w szczególności na maszynach współrzędnościowych, m.in. TP20, TP200, a także konfiguracji z głowicami PH10 oraz modułami MH20 i MH20i. Współpracuje z sondami wykorzystującymi gwint M3 również innych producentów.

Dlaczego kalibrować sondę

Kalibracja z trzpieniem talerzykowym pozwala oprogramowaniu maszyny wyznaczyć rzeczywistą geometrię i położenie talerzyka względem trzpienia odniesienia. Kalibrację wykonuje się na wzorcowej kuli kalibracyjnej, zbierając punkty pomiarowe wokół krawędzi talerzyka, a przy pomiarach skanujących zaleca się większą liczbę punktów. Wyniki kalibracji zapisywane są w procesorze maszyny współrzędnościowej. Kalibrację należy powtórzyć po każdej zmianie konfiguracji trzpienia oraz okresowo podczas eksploatacji. Ceramiczny talerzyk należy czyścić suchą, miękką ściereczką, bez użycia płynów mogących wpływać na jego wymiar.

Dane techniczne

• Kod produktu: A-5003-7098
• Typ trzpienia: Talerzykowy
• Gwint: M3
• Średnica talerzyka A: 30,0 mm
• Grubość talerzyka B: 1,5 mm
• Długość całkowita L: 5,5 mm
• Grubość trzpienia D: 4,0 mm
• Materiał trzonu: Tytan
• Materiał dysku: Ceramika
• Masa: 3,6 g
• Zgodność: RoHS
