Sonda Metrol H2A-39-11S
Dane techniczne
- Typ: Sonda narzędziowa (tool setter) do tokarek CNC
- Typ styku: liniowy
- Powtarzalność: 0,001 mm
- Skok (maks. wychylenie): 2 mm
- Siła nacisku: 2 N
- Stopień ochrony: IP67
- Trwałość: 3 000 000 cykli
- Uwagi / zakres dostawy: w zestawie: przedłużacz
Dostępne wersje:
- Ten produkt zawiera opcję dodatkową: przedłużacz
- Wersja bez opcji dodatkowych (tylko sonda): H2A-39-11H

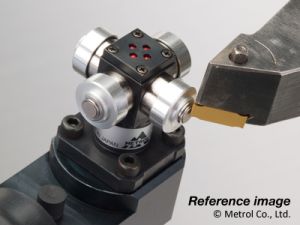

H2A-39-11S to przewodowa sonda narzędziowa (tool setter) japońskiej firmy Metrol do tokarek CNC, typ styku: liniowy. Służy do ustawiania narzędzi oraz wykrywania ich zużycia i złamania z powtarzalnością 1 µm.
Precyzyjne wykrywanie zużycia narzędzia wydłuża jego trwałość w tokarce CNC. Dokładność obróbki pozostaje stale w granicach tolerancji. Wykrywanie złamania narzędzia zmniejsza liczbę braków.
Sondy narzędziowe Metrol do tokarek CNC służą do ustawiania (presetowania) narzędzi tokarskich. Gdy ostrze dociśnie styk sondy, precyzyjny łącznik ON/OFF o bardzo dobrej powtarzalności wysyła sygnał do sterowania CNC lub komputera, a położenie ostrza zostaje zapisane automatycznie.
- SKU
- H2A-39-11S
| SKU | H2A-39-11S |
|---|---|
| Producent | Metrol |
| Wariant pomiaru | Pomiar narzędzi |
| Transmisja | Przewodowa |
| Dokładność | Standardowa |
H2A-39-11S to przewodowa sonda narzędziowa (tool setter) japońskiej firmy Metrol do tokarek CNC, typ styku: liniowy. Służy do ustawiania narzędzi oraz wykrywania ich zużycia i złamania z powtarzalnością 1 µm.
Precyzyjne wykrywanie zużycia narzędzia wydłuża jego trwałość w tokarce CNC. Dokładność obróbki pozostaje stale w granicach tolerancji. Wykrywanie złamania narzędzia zmniejsza liczbę braków.
Zastosowanie
Sondy narzędziowe Metrol do tokarek CNC służą do ustawiania (presetowania) narzędzi tokarskich. Gdy ostrze dociśnie styk sondy, precyzyjny łącznik ON/OFF o bardzo dobrej powtarzalności wysyła sygnał do sterowania CNC lub komputera, a położenie ostrza zostaje zapisane automatycznie.
Dzięki temu nie trzeba powtarzać cyklu: toczenie próbne – pomiar – obliczenia – wprowadzanie korekty do CNC. Ustawianie narzędzi nie wymaga doświadczenia operatora, a znika ryzyko uszkodzenia maszyny przez błąd ustawienia. Sonda wykrywa także złamanie ostrza i pozwala korygować jego zużycie.
Cechy i zalety
- Sygnał powstaje przy bezpośrednim kontakcie z krawędzią narzędzia, dlatego nie występują fałszywe odczyty, a pomiar jest bardzo niezawodny.
- Wewnętrzny łącznik stykowy wysokiej precyzji (powtarzalność 1–2 µm) pracuje bez różnicy skoku (histerezy).
- Sonda nie wymaga wzmacniacza, więc nie ma dryfu temperaturowego wynikającego z samonagrzewania i charakterystyki temperaturowej czujnika.
- Pyłoszczelna i wodoszczelna konstrukcja zapewnia trwałość nawet w trudnych warunkach – przy chłodziwie i wiórach.
- Typ liniowy: czujniki są rozmieszczone w poszczególnych kierunkach pomiaru i działają bezpośrednio.
Dane techniczne
- Kod produktu: H2A-39-11S
- Typ: Sonda narzędziowa (tool setter) do tokarek CNC
- Typ styku: liniowy
- Powtarzalność: 0,001 mm
- Skok (maks. wychylenie): 2 mm
- Siła nacisku: 2 N
- Stopień ochrony: IP67
- Trwałość: 3 000 000 cykli
- Uwagi / zakres dostawy: w zestawie: przedłużacz
- Obciążenie styków: DC 5–24 V, prąd ciągły maks. 10 mA (udarowy maks. 20 mA)
- Zalecana prędkość pomiaru: 50–200 mm/min (nie mniej niż 10 mm/min)
- Kraj pochodzenia: Japonia
Montaż i eksploatacja – zalecenia producenta
- Montaż: przy kołnierzu kątowym należy korzystać z jego powierzchni bazowej, aby powierzchnia styku była równoległa.
- Kabel: nie ciągnąć siłą większą niż ok. 30 N (3 kgf); promień gięcia min. R7 (w rurce ochronnej R25, rurka maks. 15 m); prowadzić z dala od silników i źródeł zakłóceń, nie uszkadzać izolacji.
- Elektryka: nie przekraczać obciążenia styków DC 5–24 V / 10 mA; sondę uziemić razem z korpusem maszyny; wersje z diodą LED mają polaryzację (+/−).
- Pomiar: ostrze powinno naciskać styk po linii prostej, nie dalej niż zakres skoku. Zalecana prędkość najazdu 50–200 mm/min (nie mniej niż 10 mm/min); przy wiertłach ø0,5–0,9 mm prędkość należy zmniejszyć. Zmiana prędkości lub punktu styku wpływa na dokładność.
- Nie należy naciskać jednocześnie sąsiednich styków ani obracać osłony przy czyszczeniu – skręcony mieszek nie wraca prawidłowo.
- Wciśniętego styku nie należy gwałtownie puszczać (np. palcem przy montażu lub czyszczeniu) – grozi to uszkodzeniem mechanizmu.
- Osłony: osłona chroni gumowy mieszek przed wiórami; jeśli sonda jej nie ma, należy zastosować dodatkową i tak ustawić sondę, aby wióry i chłodziwo nie gromadziły się pod osłoną.
Wersje i części zamienne
Przy zamawianiu sondy lub części zamiennych podaje się numer z tabliczki znamionowej. Zgodnie z oznaczeniami Metrol litera „H” na końcu numeru oznacza wykonanie bez akcesoriów (np. modułu interfejsu lub przewodu przyłączeniowego po stronie maszyny), a litera „S” – kompletny zestaw.
- Ten produkt zawiera opcję dodatkową: przedłużacz
- Wersja bez opcji dodatkowych (tylko sonda): H2A-39-11H
Zamienniki
Dla sondy H2A-39-11S producent nie podaje zamienników innych marek. Przy wymianie zamawia się ten sam model Metrol – numer znajduje się na tabliczce znamionowej sondy.
O firmie Metrol
Metrol Co., Ltd. to japoński producent precyzyjnych wyłączników pozycjonujących, czujników i sond narzędziowych, założony 10 czerwca 1976 roku, z siedzibą w Tachikawie (Tokio). Nazwa firmy pochodzi od słów MEASURE i CONTROL. Precyzyjny wyłącznik dotykowy Metrol (seria MT) opracowano w 1976 roku wspólnie z Toyotą dla linii produkcji samochodów. Metrol zatrudnia ok. 140 osób i obsługuje ok. 12 000 klientów na całym świecie: producentów obrabiarek (m.in. Mazak, Okuma, Fanuc, Brother, Makino), branżę motoryzacyjną, elektroniczną i półprzewodnikową. Produkty są projektowane w Japonii i w zdecydowanej większości tam wytwarzane.
Dostawa
Wysyłamy oryginalne produkty Metrol na terenie całej Polski i do krajów UE (odprawa i faktura VAT UE). Termin realizacji zależy od dostępności u producenta i potwierdzamy go przy zamówieniu. Możliwa jest również dostawa do krajów spoza Unii Europejskiej po wcześniejszym kontakcie w celu ustalenia szczegółów dostawy i płatności.
