Trzpień punktowy Renishaw (M2/L15)

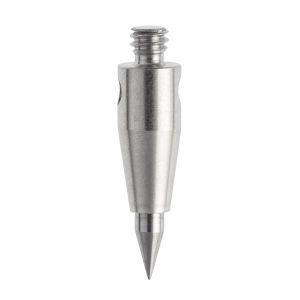

Oryginalny trzpień punktowy Renishaw A-5004-7588 (M2/L15)

Oryginalny trzpień punktowy Renishaw A-5004-7588 z gwintem M2 – zakończony ostrzem stożkowym ze stali. Trzpienie punktowe stosuje się do pomiaru konkretnych punktów, narożników, gwintów oraz do wykrywania krawędzi, gdzie wymagany jest kontakt w jednym, precyzyjnie określonym miejscu. Fabrycznie nowy, oryginalny element Renishaw.

Dlaczego oryginalny trzpień Renishaw

Renishaw zaleca stosowanie wyłącznie oryginalnych trzpieni – dokładność wykonania końcówki pomiarowej i gwintu bezpośrednio wpływa na powtarzalność pomiaru. Oryginał rozpoznasz po logo na trzpieniu oraz opakowaniu z etykietą holograficzną.

Zastosowanie

Trzpień punktowy służy do pomiaru punktów, narożników, gwintów i wykrywania krawędzi. Przeznaczony do sond stykowych z gwintem M2 na maszynach współrzędnościowych (CMM), m.in. TP2, TP20, TP200, a także głowic PH10 i konfiguracji z modułami MH20/MH20i. Współpracuje z sondami wykorzystującymi gwint M2 również innych producentów. Uwaga: ostrze punktowe mierzy w jednym punkcie – nie jest przeznaczone do skanowania ciągłego.

Dlaczego kalibrować sondę

Kalibracja pozwala oprogramowaniu maszyny wyznaczyć rzeczywiste położenie i geometrię końcówki pomiarowej względem trzpienia odniesienia. Kalibrację wykonuje się na wzorcowej kuli kalibracyjnej, a przy pomiarach skanujących zaleca się większą liczbę punktów. Wyniki kalibracji zapisywane są w procesorze maszyny współrzędnościowej. Kalibrację należy powtórzyć po każdej zmianie konfiguracji trzpienia oraz okresowo podczas eksploatacji. Końcówkę należy czyścić suchą, miękką ściereczką, bez użycia płynów mogących wpływać na jej wymiar.

Dane techniczne

• Kod produktu: A-5004-7588
• Typ trzpienia: Punktowy
• Gwint: M2
• Długość trzpienia B: 15,0 mm
• Grubość trzpienia D: 3,0 mm
• Kąt C: 30°
• Materiał trzonu: Węglik wolframu
• Materiał kulki: Stal
• Poprzedni nr katalogowy: M-5000-4150
• Zgodność: RoHS

Dostawa

Wysyłamy oryginalne części na terenie całej Polski i do krajów UE (odprawa i faktura VAT UE). Dostarczamy do wszystkich krajów Unii Europejskiej, z szybką realizacją zamówień z magazynu. Możliwa jest również dostawa do krajów spoza Unii Europejskiej po wcześniejszym kontakcie w celu ustalenia szczegółów dostawy i płatności.
